FUTTERMAN OTL-3 6LF6-4P mono OTL アンプの製作 OTL-3M(8)



シャーシの穴開け加工(1)



野暮用が重なってしばらく手が止まっていましたが、昨日から穴あけ加工開始



シャーシ加工は自作アンプの楽しみでもありますが、体力仕事なので傘寿を越えた私には少々キツイ仕事なのでのんびりゆっくり休み休みやってます。



穴あけ順序は小さい穴から大きい穴へ、電気ドリルを使って開けます。(以前は会社のボール盤を使っていたので楽であったが・・・)



①ポンチ打ち

②2.6mm下穴(3mmタップを立てる)

③3.5mm下孔

④ホルソー孔

⑤シャーシパンチ穴

⑥主な穴があいたところで、残った空気穴や3.5mm以外のドリル穴をあける

⑦タップ立て

⑧バリ取り

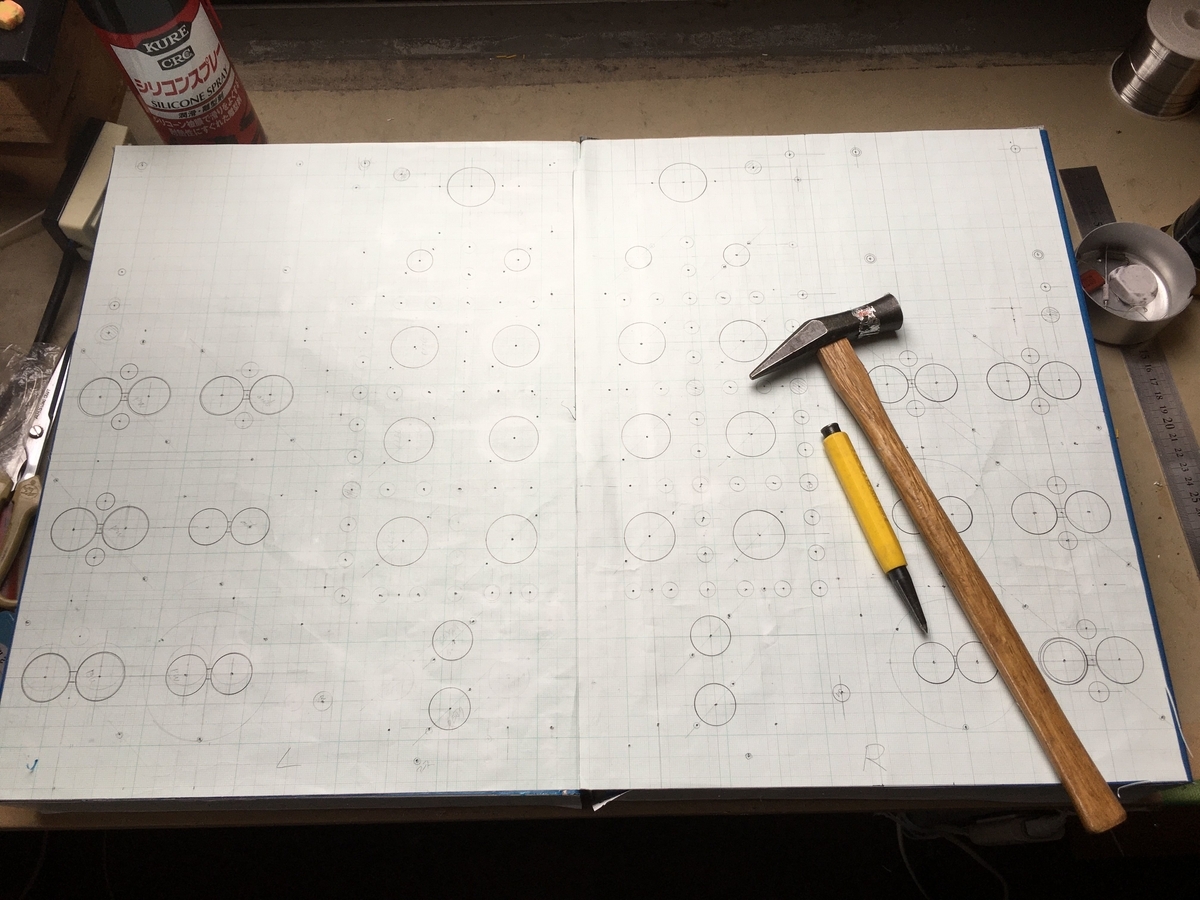

写真:①ポンチ打ち

f:id:arunas001:20210417080202j:plain

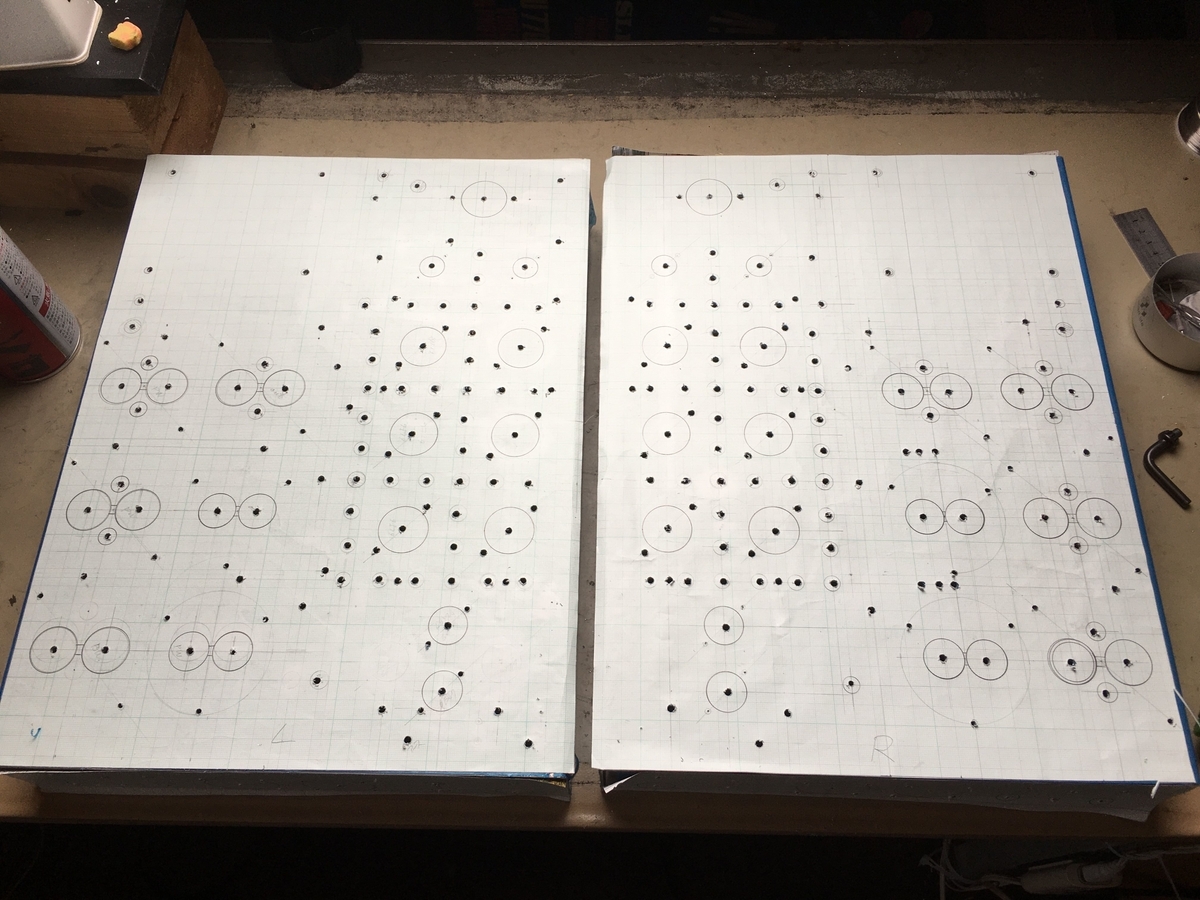

写真:②③下穴があいた

f:id:arunas001:20210417080431j:plain

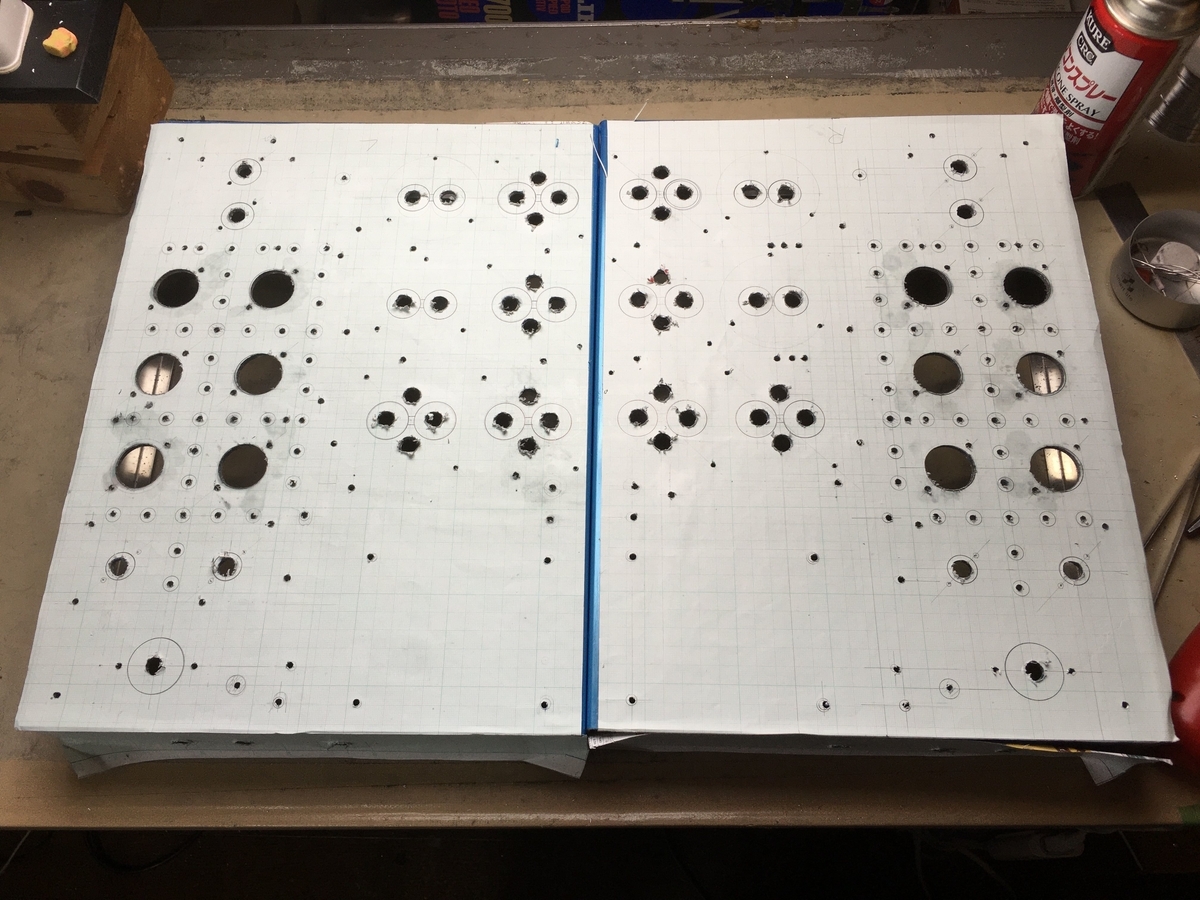

写真:ホルソー穴と10mm穴があいた

ホルソー穴は下穴をあけた次に開ける方が間違えなくてよい。うっかり10mm穴をあけてしまうと後で大変。その後にシャーシパンチ用の10mm穴をあける



f:id:arunas001:20210417080536j:plain



コンパクトロンソケット穴は12ピンなので27mmのホルソー、メータ穴は38mmのホルソーで、トルク調整付きの低速電気ドリルを使って開けます。

21A6 SRPP OTL

21A6 SRPP OTL

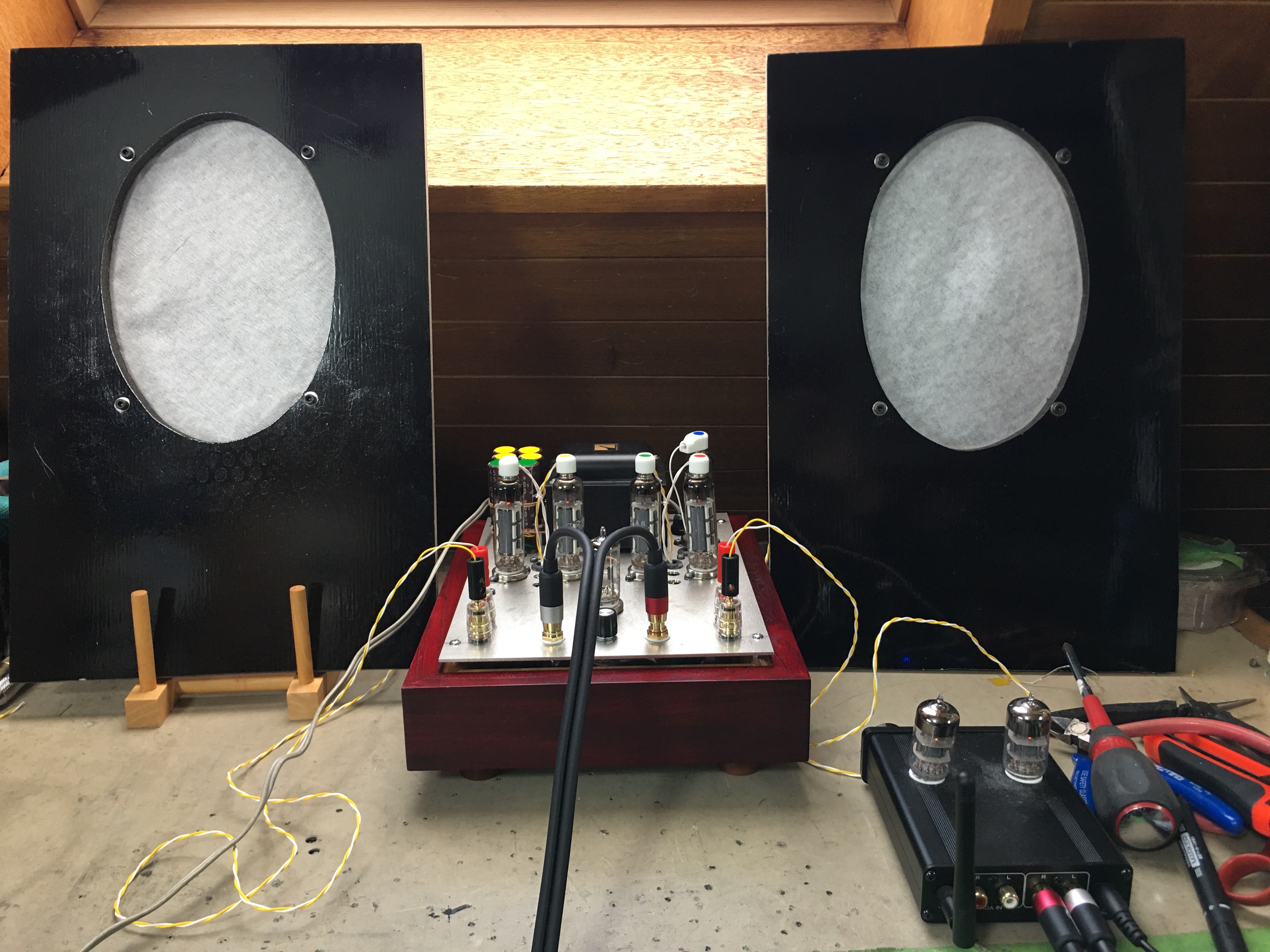

400Ωハイインピーダンススピーカーを入手したので製作した。

f:id:arunas001:20260304081005j:image

真空管21A6は9ピンMT管に強力な電極を詰めこんだ水平偏向出力管、スピーカーは板に付けてあるだけの簡単な平面バッフルだ



このアンプは、武末数馬著「OTLアンプの設計と製作」の巻末に記載されている

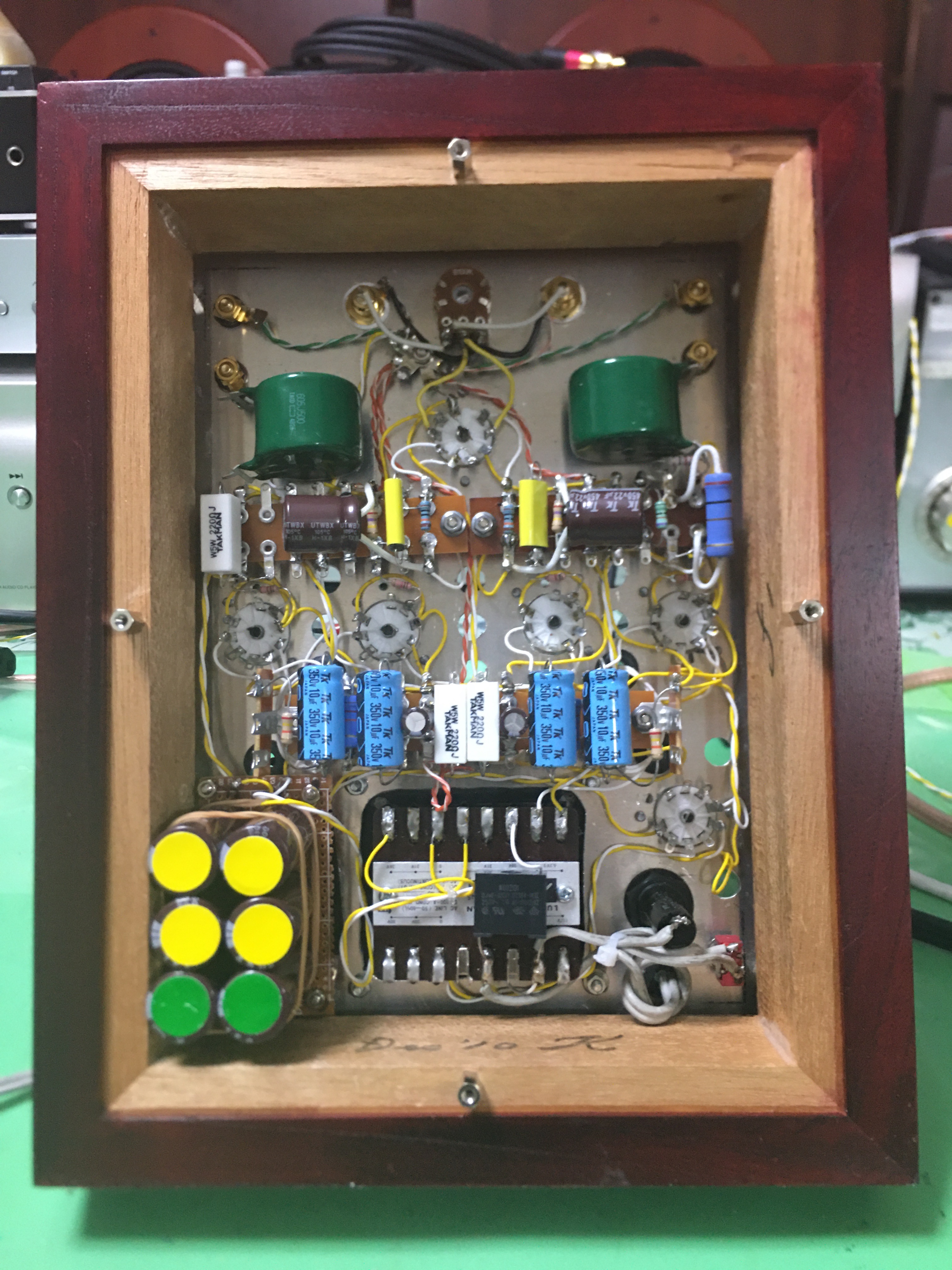

SRPPアンプは50C5、15KY8A、など数台製作したが、手元に21A6があるので製作した。

f:id:arunas001:20260304081136j:image

手元にはフィリップス製ハイインピーダンス400Ω、800oのスピーカーが3セットあり、内2セットを常用している

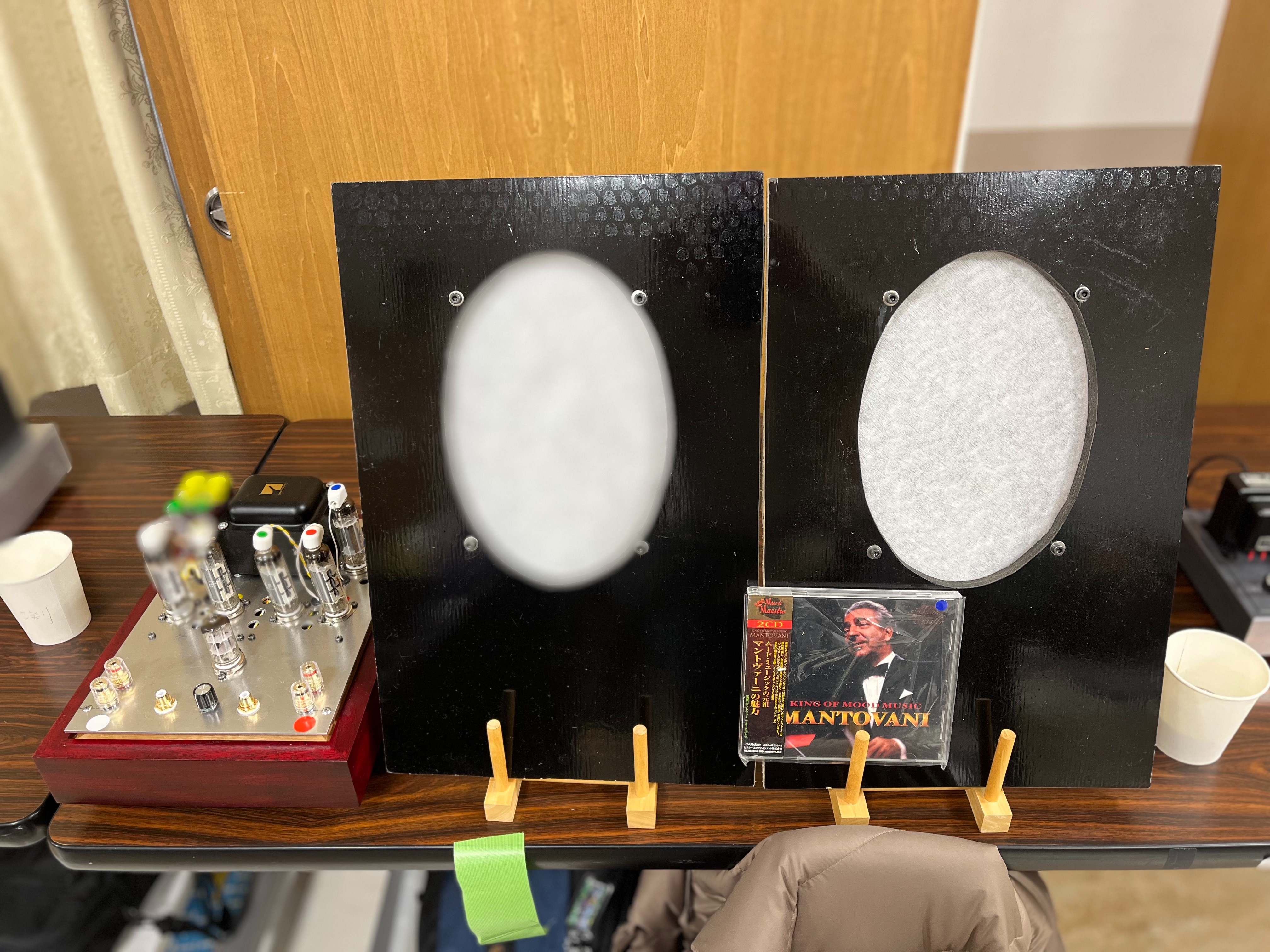

関西アンプの会で発表した

f:id:arunas001:20260304081427j:image

こんなアンプでも400Ωスピーカーを直接鳴らす音には感心させられる

小型軽量、低消費電力アンプなので、常時鳴しておくには良いアンプた、



妙高オーディオ倶楽部で発表した

f:id:arunas001:20260304081513j:image



フッターマンOTL-3

フッターマン OTL-3 の修理

先日,修理のため我が家にやってきました

電源コンデンサがパンクした!

との事でした。

これまでに

OTL-3、OTL-4

の修理を手掛けているので修理要領は把握しているが,いずれも気難しいOTLアンプであった



やってきたOTL-3、めちゃ重いので台車に載せて1階居間で作業します。

丁寧お使いになっているので,ウン10年前の製品とは思えないほどである



モノラルなので2台ある

f:id:arunas001:20250330115501j:image

このアンプをお使いになっているスピーカーは、これまた大変なもので、このOTL-3でも役不足のような気がする.

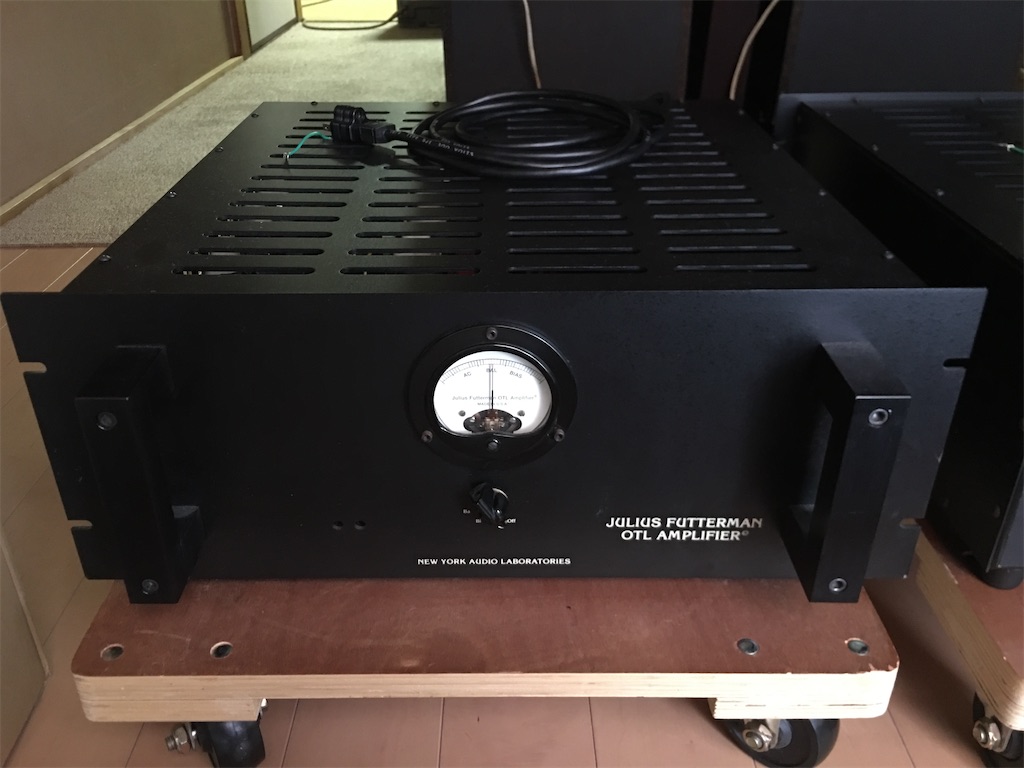

前面
f:id:arunas001:20250330115508j:image

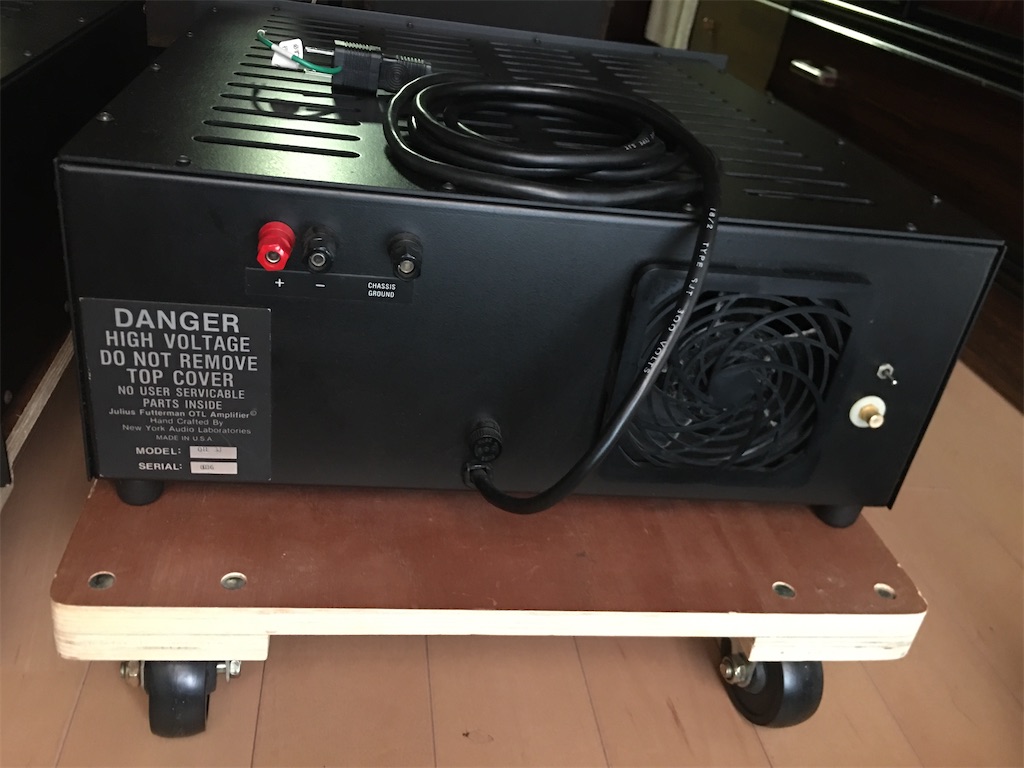

後面
f:id:arunas001:20250330115505j:image



付属してきた回路図(見かけは簡単だか)

f:id:arunas001:20250330120155j:image

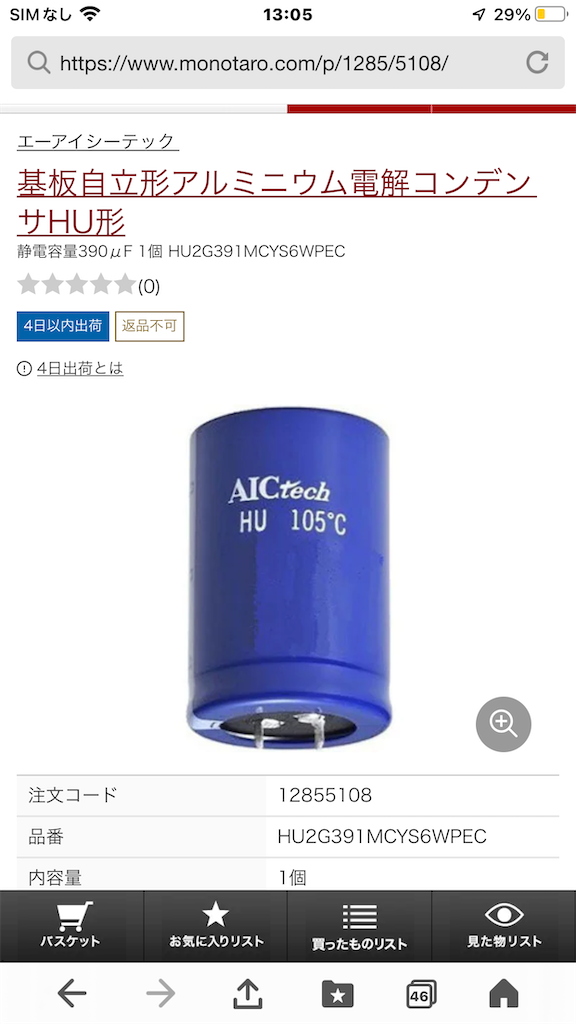

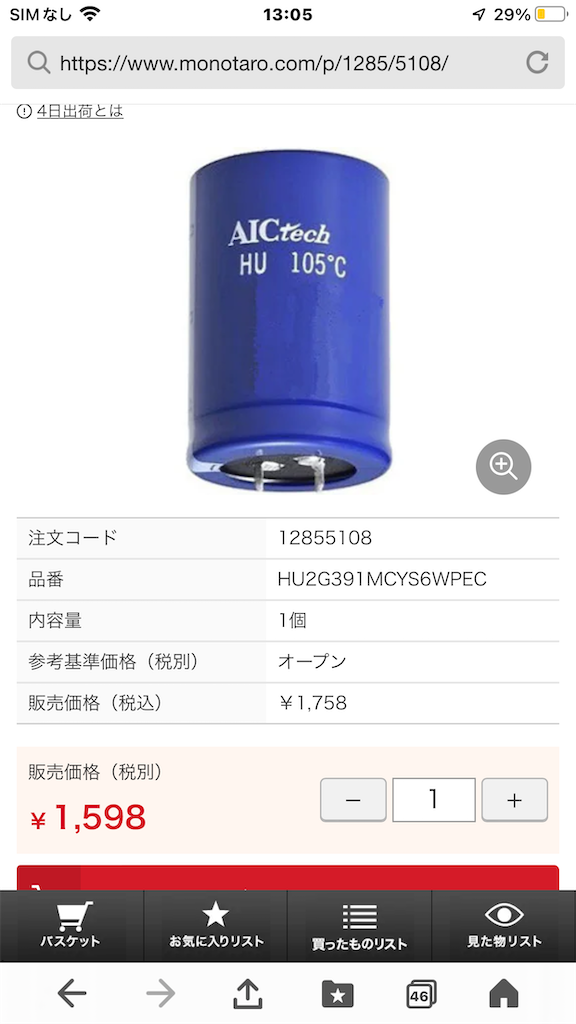

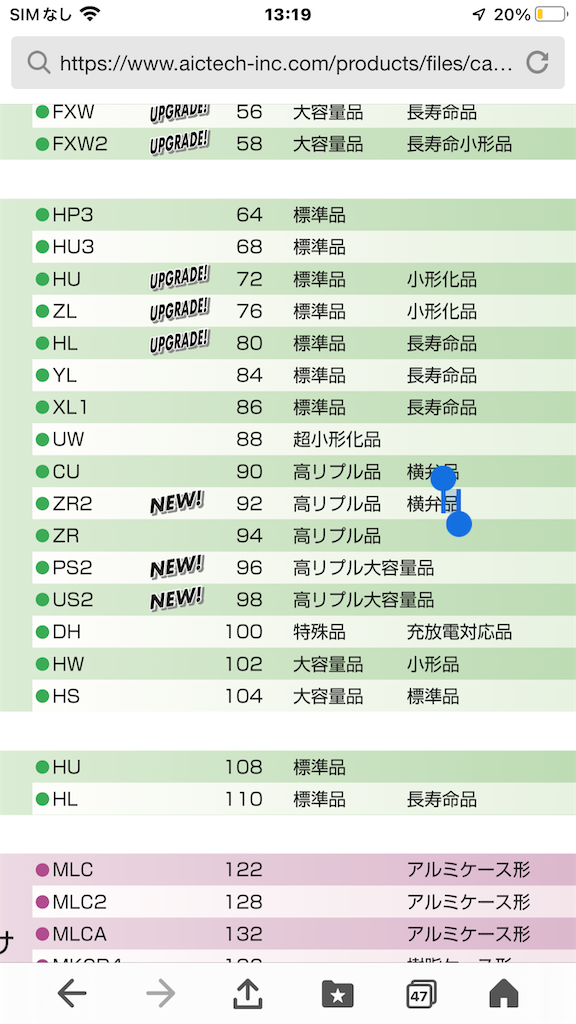

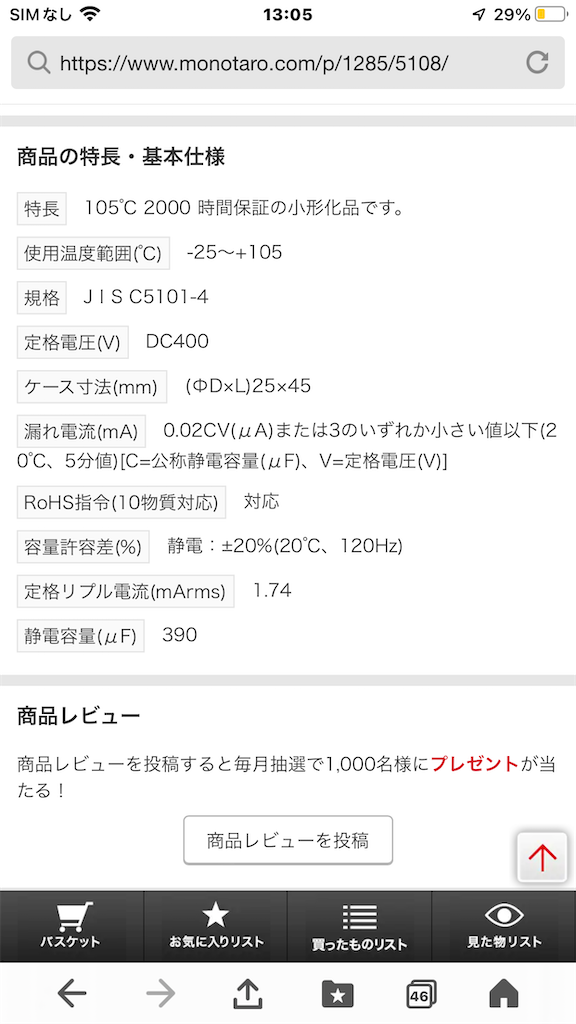

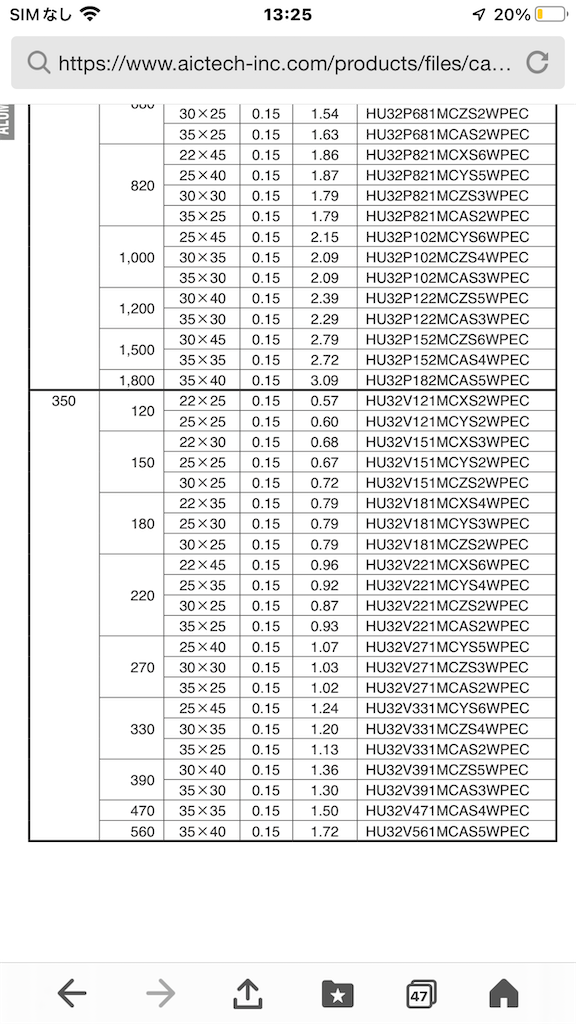

交換する電解コンデンサは48個あり、購入手配します。

H-2 OTLの製作

フッターマンH-2型 12B4A×10 OTL の製作

3日間ほど猛暑が続いていたので、工房作業を休んでましたが、今日は幾分気温が下がりましたので、エアコンを頼りながら工房作業をはじめました。

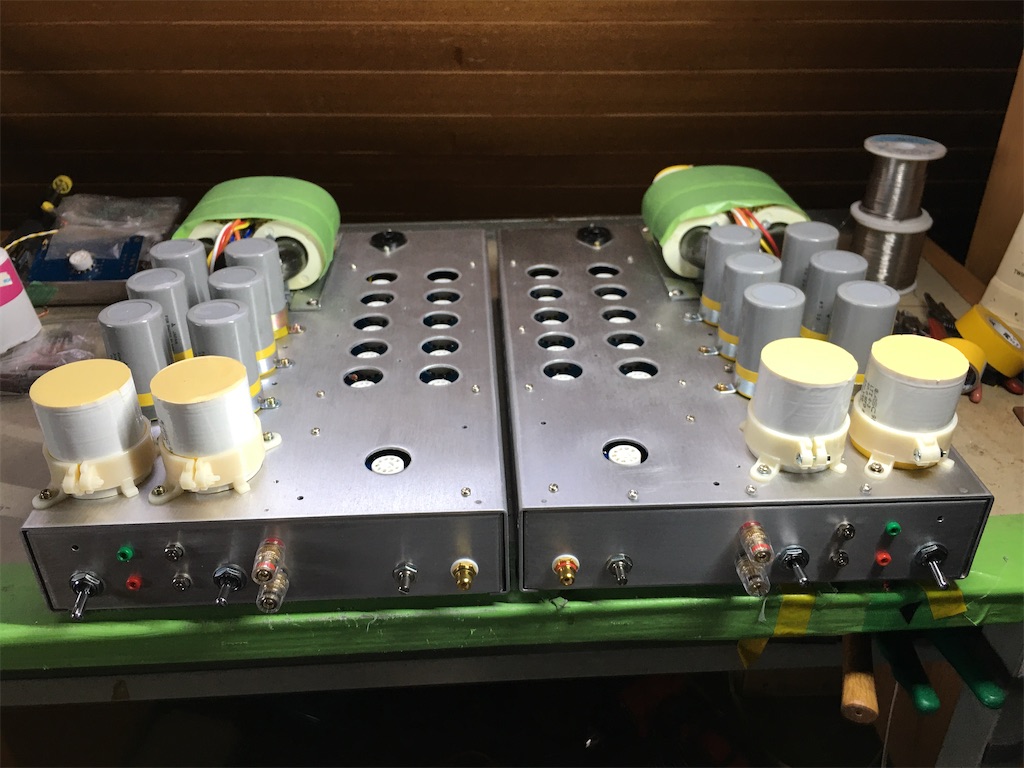

しばらく休んでいたので、感覚を取り戻すため配線作業は止めて未着手だったL側の部品取りを取り付け、これでL Rの外観が揃いました



f:id:arunas001:20240816182316j:image

H-2OTLの製作

フッターマンH-2型12B4A×10OTLの製作

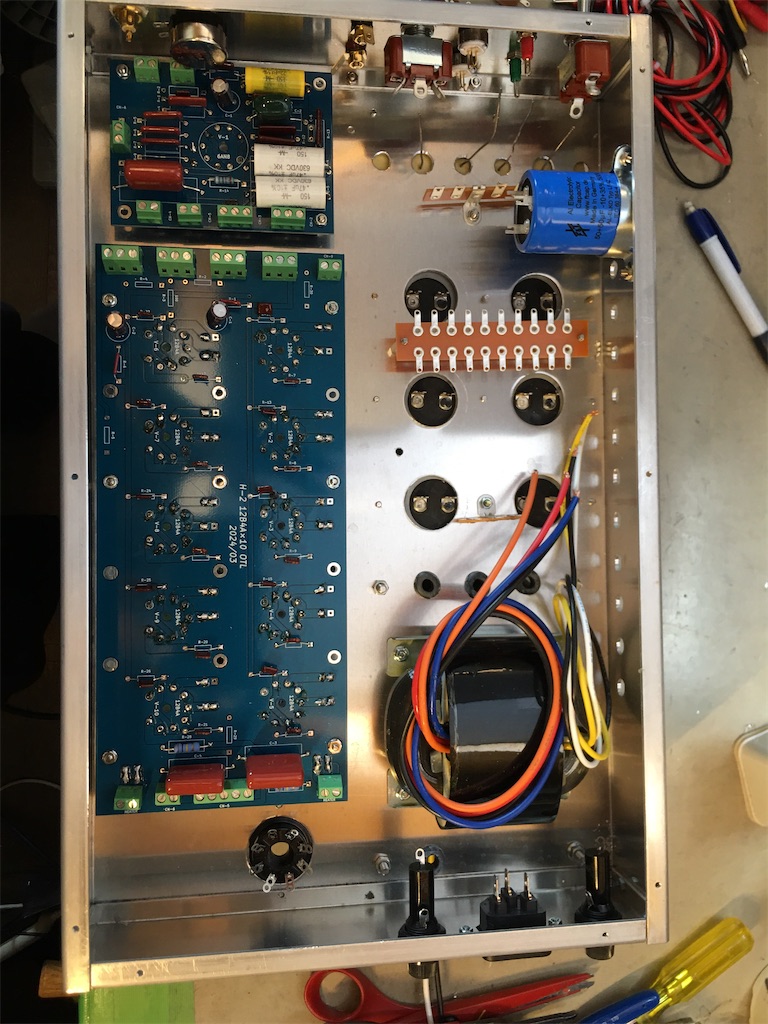

シャーシ内部配線検討

初段6AN8基板の入力周りがちょっと狭くてヤバイかな?後は電源関係です

初段B電源

出力段±150V電源

出力段C電源

Rコア電源トランスは出力段ヒーター用

USソケットはタイマー用

f:id:arunas001:20240811120337j:image

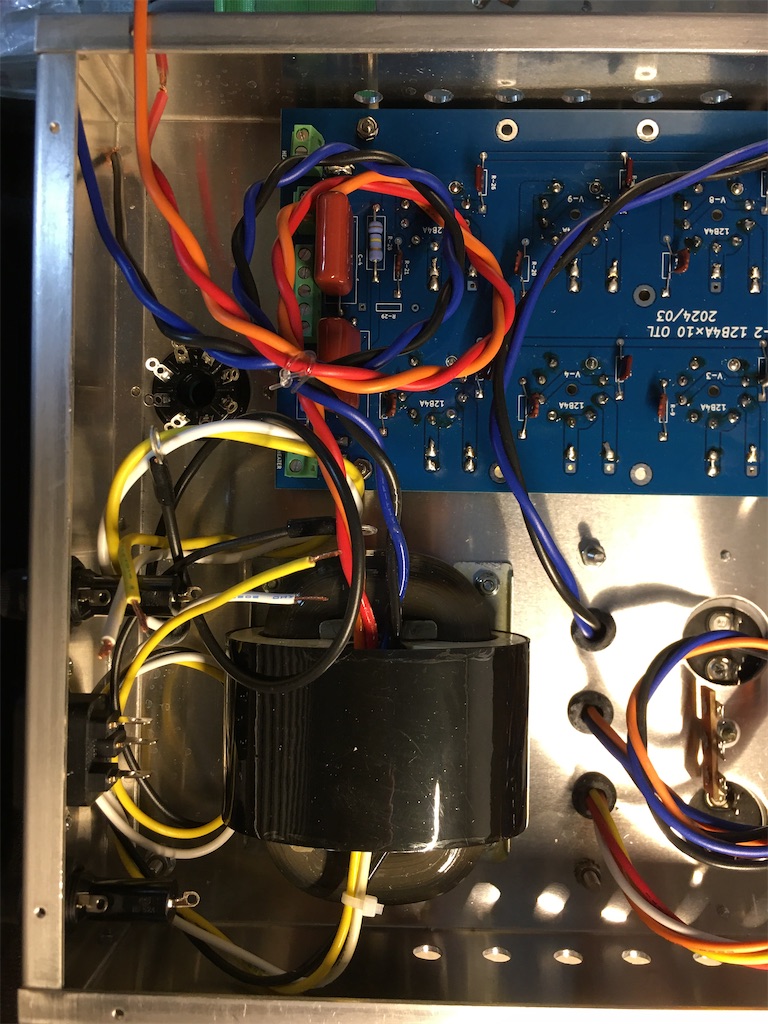

Rコアトランスのリード線処理がやっかいです。全部で8台製作予定なのでやり易いように考えてますが

f:id:arunas001:20240811185634j:image

今日はここまでにします



H-2 OTLの製作

①フッターマンH-2型12B4A×10OTLの製作

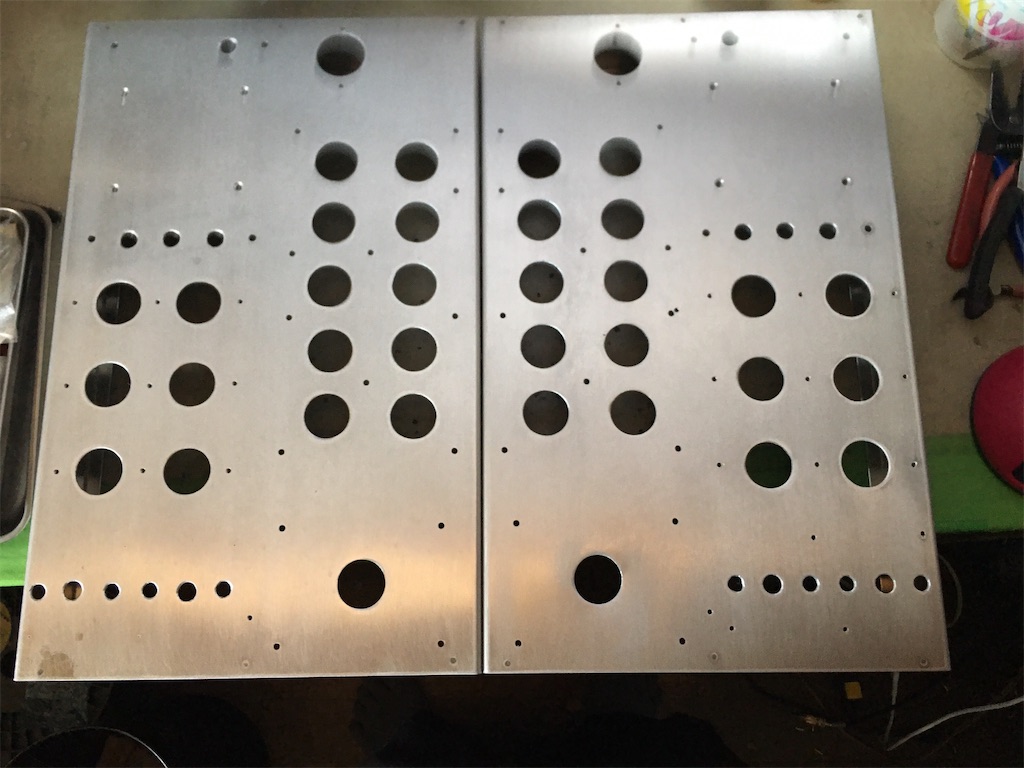

早朝の気温の低い間に、クリアーラッカースプレーでシャーシ塗装しました、

全体に白っぽくなりましたが、変な塗りムラも目立たないので、良しとします。

f:id:arunas001:20240810141019j:image

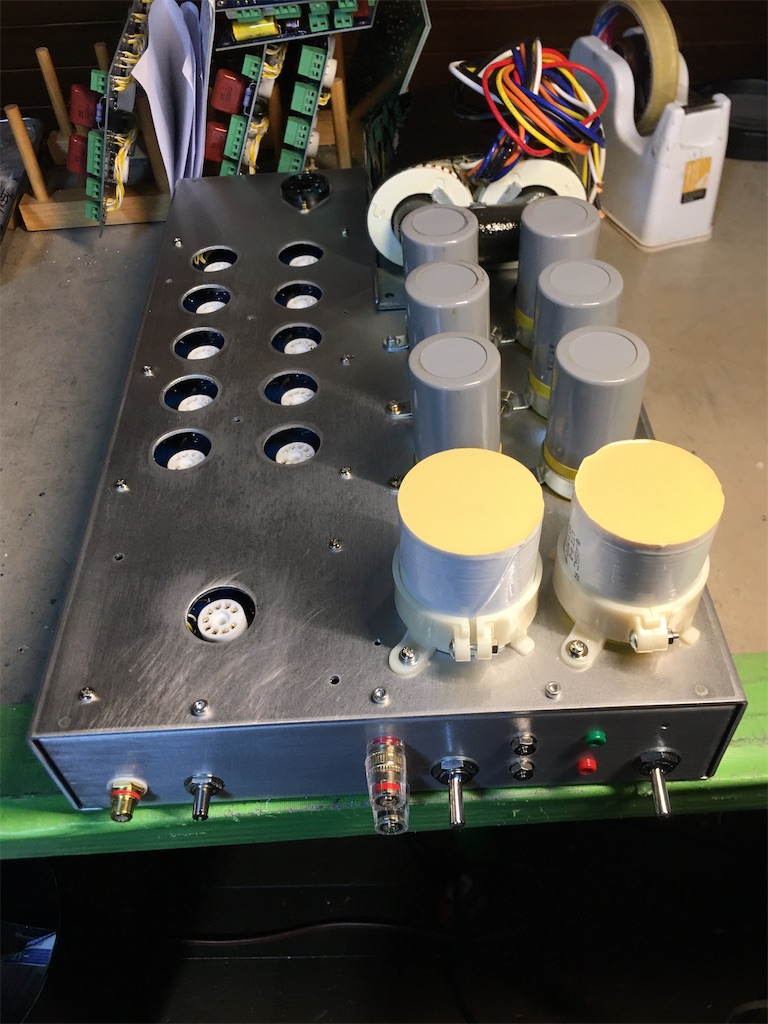

部品を取り付け全体の姿が見えてきました

f:id:arunas001:20240810194204j:image

実装基板のテストもあるのでR側を先行して製作します。

H-2 OTLの製作

フッターマンH-2型OTLの製作

①12B4A×10

②6C19P×8

端子台が入荷しましたので、基板に実装しました。 3Pのみ別メーカー製ですので、大きさが違いますが、共立の入荷日不明とのことで、やむなく違うメーカーを使いました

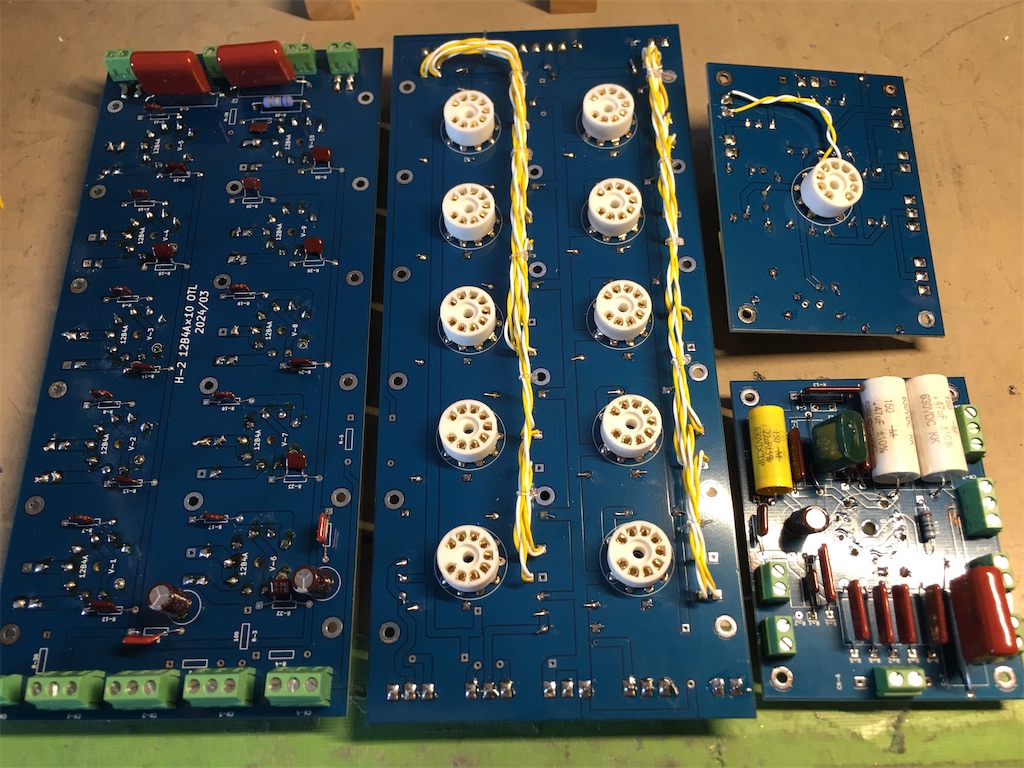

プリント基板実装ができました。

①12B4A ×10

f:id:arunas001:20240809162955j:image

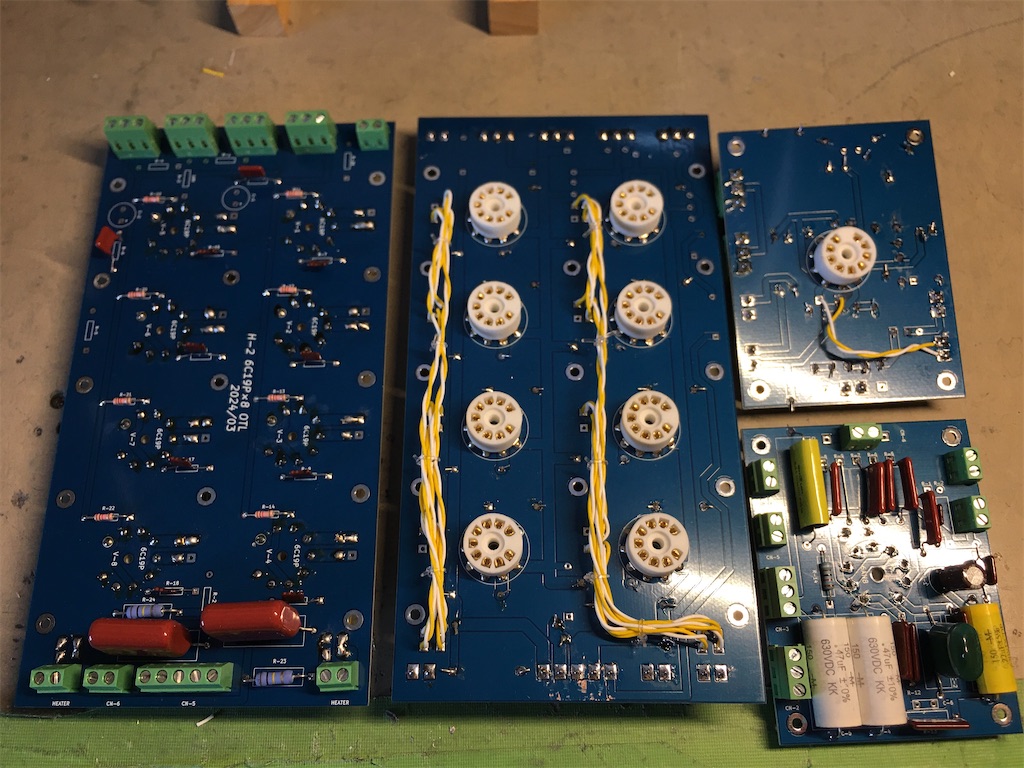

②6C19P×8
f:id:arunas001:20240809162953j:image



あと少し部品が付いてないところがありますが、後からつけます。



ところで、実装基板の動作テストをどうしてやろうかな?

1台シャーシに配線して実機でやるしかないか

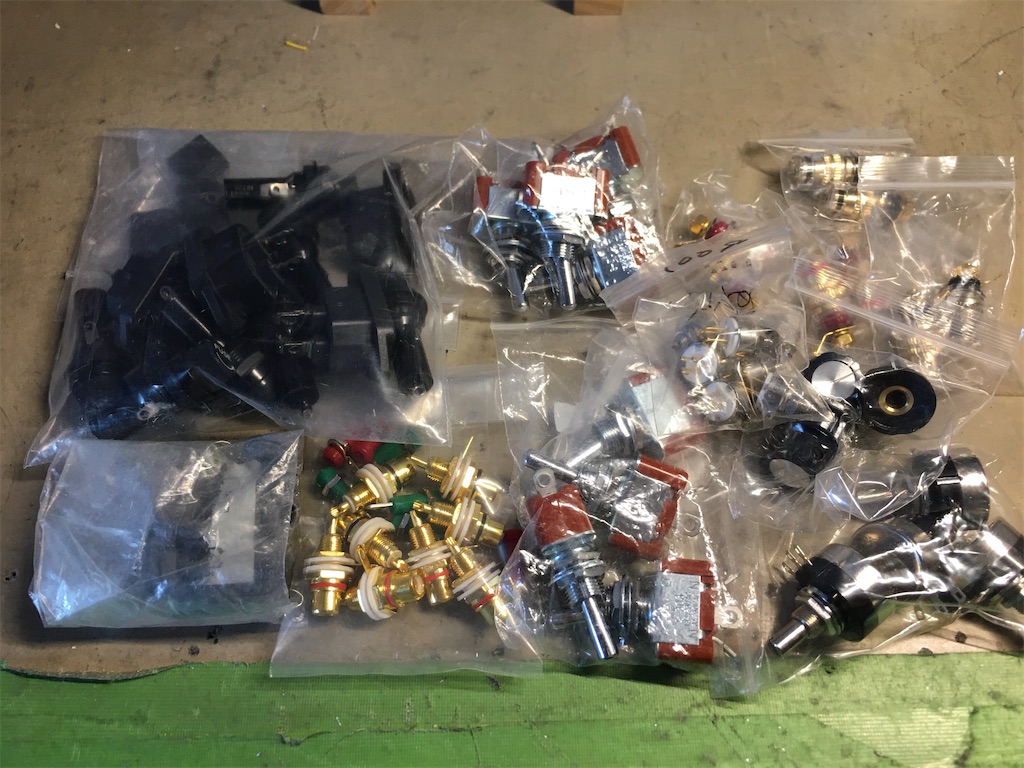

シャーシに取り付け機構部品4台分

f:id:arunas001:20240809175903j:image
